24 Vdc mini santrifüj hava üfleyici fan
Üfleyici Özellikleri
Marka adı: Wonsmart
DC fırçasız motorla yüksek basınç
Üfleyici tipi: Santrifüj fan
Gerilim: 24vdc
Rulman: NMB bilyalı rulman
Tür: Santrifüj Fan
Uygulanabilir Endüstriler: Üretim Tesisi
Elektrik Akımı Türü: DC
Bıçak Malzemesi: plastik
Montaj: Tavan Vantilatörü
Menşe Yeri: Zhejiang, Çin
Gerilim: 24VDC
Sertifikasyon: ce, RoHS, ETL
Garanti: 1 Yıl
Sağlanan Satış Sonrası Hizmet: Çevrimiçi destek
Yaşam süresi (MTTF): >20.000 saat (25 derece C'nin altında)
Ağırlık: 80 gram
Muhafaza malzemesi: PC
Birim boyutu: D70mm *H37mm
Motor tipi: Üç Fazlı DC Fırçasız Motor
Çıkış çapı: OD17mm ID12mm
Denetleyici: harici
Statik basınç: 6,8kPa

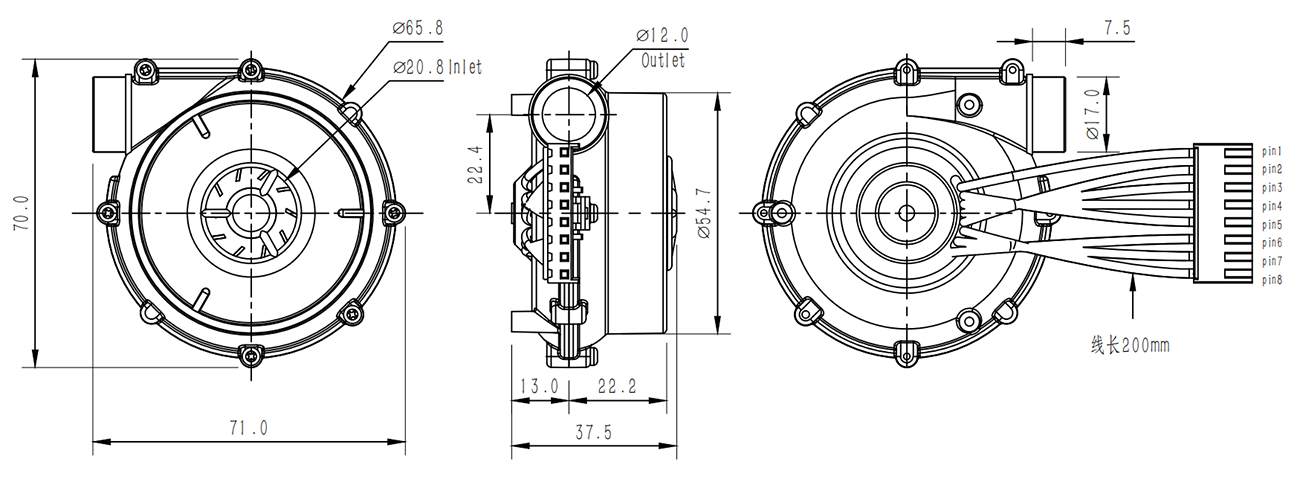

Çizim
Üfleyici Performansı
WS7040-24-V200 üfleyici, 0 kpa basınçta ve maksimum 6,8 kpa statik basınçta maksimum 22m3/h hava akışına ulaşabilmektedir. PWM'yi %100 olarak ayarlarsak, bu üfleyici 3kPa dirençte çalıştığında maksimum hava çıkış gücüne sahip olur. PWM'yi %100 olarak ayarlarsak, bu üfleyici 5,5kPa dirençte çalıştığında maksimum verime sahiptir. Diğer yük noktası performansı aşağıdaki PQ eğrisine bakın:
DC Fırçasız Üfleyici Avantajı
(1) WS7040-24-V200 üfleyici, fırçasız motorlara ve içinde çok uzun ömür anlamına gelen NMB bilyalı rulmanlara sahiptir; Bu üfleyicinin MTTF'si 20 derece C çevre sıcaklığında 20.000 saatten fazla çalışma süresine ulaşabilir.
(2) Bu üfleyicinin bakıma ihtiyacı yoktur
(3) Fırçasız motor kontrolörü tarafından tahrik edilen bu üfleyici, hız regülasyonu, hız darbe çıkışı, hızlı hızlanma, fren vb. gibi birçok farklı kontrol fonksiyonuna sahiptir. Akıllı makine ve ekipman tarafından kolayca kontrol edilebilir.
(4) Fırçasız motor sürücüsü tarafından çalıştırılan üfleyicide aşırı akım, düşük/aşırı gerilim ve durma korumaları bulunur.
Uygulamalar
Bu üfleyici, hava yastığı makinesinde, CPAP makinesinde, SMD lehimleme yeniden işleme istasyonunda yaygın olarak kullanılabilir.
Üfleyici Nasıl Doğru Kullanılır?
Bu üfleyici yalnızca CCW yönünde çalışabilir. Pervane çalışma yönünün tersine çevrilmesi hava yönünü değiştiremez.
Üfleyiciyi toz ve sudan korumak için girişe filtre uygulayın.
Üfleyicinin ömrünü uzatmak için ortam sıcaklığını mümkün olduğunca düşük tutun.
SSS
S: Bu üfleyiciyi Tıbbi cihaz için kullanabilir miyim?
C: Evet, 24 Vdc mini santrifüj hava üfleyici fan, firmamızın Cpap ve vantilatörde kullanılabilen bir üfleyicisidir.
S: Maksimum hava basıncı nedir?
Çizimde görüldüğü gibi maksimum hava basıncı 6,5 Kpa'dır.
Konumlandırma ve çalıştırma sistemleri
Fırçasız motorlar endüstriyel konumlandırma ve çalıştırma uygulamalarında kullanılır. Montaj robotlarında, bir parçayı montaj için veya bir aleti kaynak veya boyama gibi bir üretim süreci için konumlandırmak üzere fırçasız step veya servo motorlar kullanılır. Fırçasız motorlar ayrıca doğrusal aktüatörleri tahrik etmek için de kullanılabilir.
Doğrudan doğrusal hareket üreten motorlara doğrusal motorlar denir. Lineer motorların avantajı, döner motorlar için gerekli olan bilyalı vida, kılavuz vida, kremayer, kam, dişliler veya kayışlar gibi bir aktarım sistemine ihtiyaç duymadan doğrusal hareket üretebilmeleridir. İletim sistemlerinin daha az yanıt verme ve daha düşük doğruluk sağladığı bilinmektedir. Doğrudan tahrikli, fırçasız DC lineer motorlar, manyetik dişlere sahip oluklu bir statordan ve kalıcı mıknatıslara ve bobin sargılarına sahip hareketli bir aktüatörden oluşur. Doğrusal hareket elde etmek için, bir motor kontrolörü aktüatördeki bobin sargılarını harekete geçirerek manyetik alanlar arasında doğrusal hareketle sonuçlanan bir etkileşime neden olur. Boru şeklindeki doğrusal motorlar, benzer şekilde çalıştırılan başka bir doğrusal motor tasarımı biçimidir.
